輸入端
輸入信號:開關、接近開關，頻率≤10Hz
配電電壓:≈8V (開路時)
短路電流:≈8mA
輸出端
繼電器輸出特性:
響應時間:≤20mS
驅動能力:2A/250V AC;2A/30V DC
負載類型:電阻性負載
輸入輸出特性（設置為同相控制時）:
現場開關閉合或輸入回路電流>2.1mA,輸出繼電器閉合,CH通道指示燈顯示為黃色.
現場開關開路或輸入回路電流<1.2mA輸出繼電器開路,CH通道指示燈不亮.
開關設置

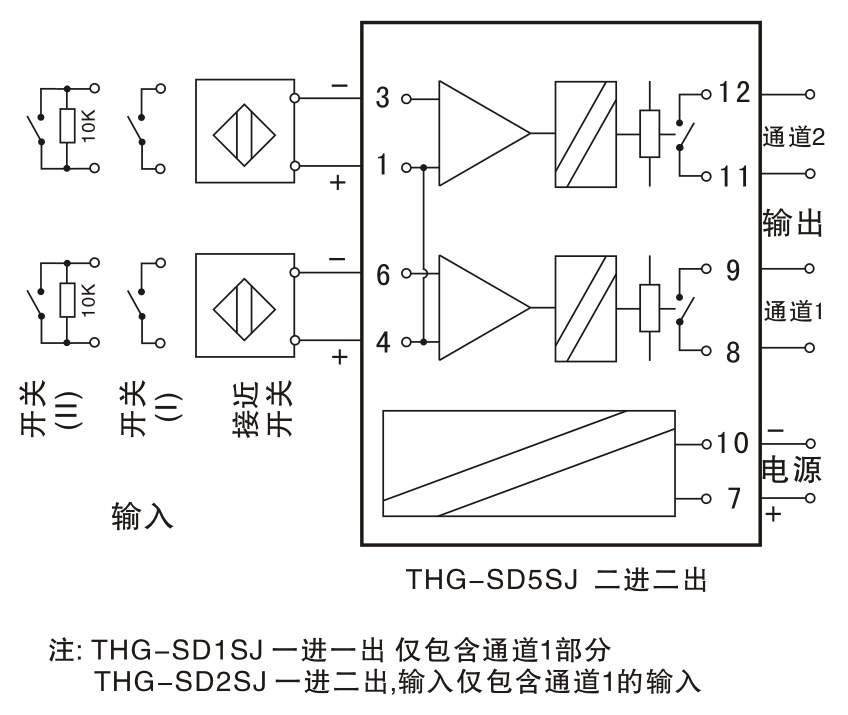

注:開關輸入，需要斷線檢測功能時，需在開關兩端并聯;10KΩ電阻(如右側接線圖中開關|| )

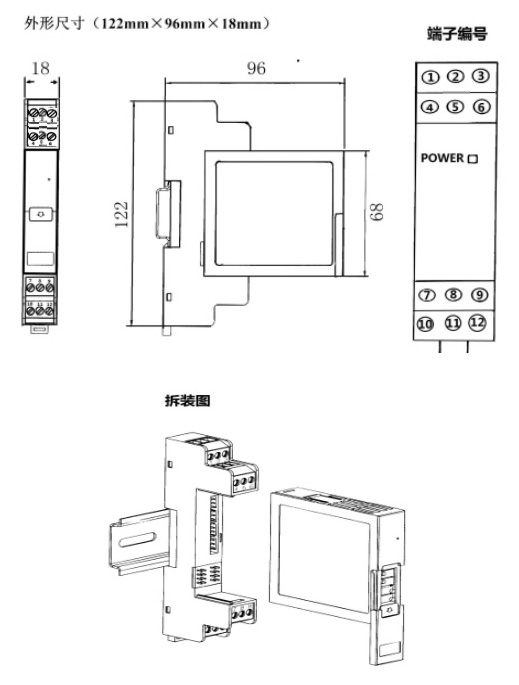

基本參數
電源:DC24V 電壓范圍: DC20-40V
消耗電流：≤50mA（一進一出，24V供電，繼電器觸點閉合時）；≤60mA（一進二出，二進二出，24V供電，繼電器觸點閉合時）
絕緣強度:1500V AC/1min(輸入、輸出、電源之間)
絕緣電阻：≥100Ω(輸入、輸出、電源之間)
工作溫度范圍:-20~ +55度
電磁兼容性:符合GB/T 18268(IEC61326-1)
適用現場設備:
符合DIN 19234 NAMUR接近開關、開關等現場設備(包括本安型的壓力開關、溫度開關、液位開關等)
THG-SDXXX
例:THG-SD1SJ，一進一出，開關或接近開關信號輸入、繼電器觸點信號輸出.
|
